時代TIME5372智能里氏硬度計-C型沖擊裝置
產品名稱： TIME5372智能里氏硬度計-C型沖擊裝置
上架時間：2022
品牌名稱：時代
全國電話： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
1 新品簡介
本產品為TIME537X系列智能里氏硬度計的新成員，采用C型沖擊裝置，適用于表面硬化層的測量、質量小的或薄的試樣的硬度測量。

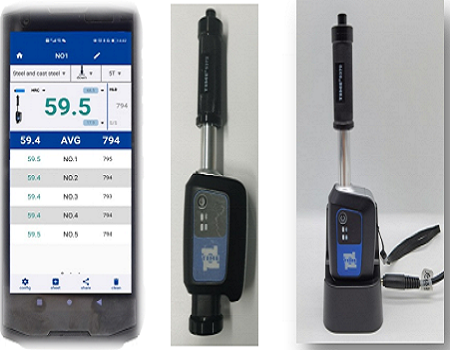

TIME537X系列里氏硬度計是依托時代“凌云”系統的智能產品，是由傳統的便攜式單體儀器的研發向時代智能測量系統的建立邁出的第一步。產品的結構由1臺智能手機+1支智能里氏探頭組成，兩者之間通過藍牙無線通信，產品兼顧了分體式和一體化里氏硬度計的優勢。
智能手機端憑借其自身軟件、硬件、網絡優勢實現強大的里氏硬度計主機的功能，并能作為智能測量終端節點，接入到時代“凌云”系統。
TIME5372智能里氏硬度計基本延續了TIME5370智能里氏硬度計的外觀，功能相同，在沖擊裝置類型上有區分。
智能探頭端的設計則更專注于測量，產品設計中引入了多項新技術。線圈部件抬高設計，配合小支承環使用，更適合測量溝槽內或凹入表面工件的硬化層以及有溝槽的薄件；體型小巧，無傳感器線纜，便于攜帶和操作；產品采用了無線充電技術；可遠程升級軟件；有良好的、系統性的產品可靠性等。
產品擁有1項外觀專利和1項實用新型專利。
.png)
本系列儀器符合以下標準：
GB/T 17394
中華人民共和國國家標準 金屬材料 里氏硬度試驗
JJG 747-1999
中華人民共和國國家計量檢定規程 里氏硬度計
JB/T 9378-2001
中華人民共和國機械行業標準 里氏硬度計
本產品適用范圍：
|
材料
|
硬度制
|
轉換范圍
|
|
鋼和鑄鋼
（Cast）Steel
|
HB
|
80
～
683
|
|
HRC
|
20.0
～
69.5
|
|
|
HV
|
80
～
996
|
|
|
HS
|
31.8
～
102.1
|
|
|
合金工具鋼
CWT.Steel
|
HRC
|
20.7
～
68.2
|
|
HV
|
100
～
941
|
|
|
鑄鋁合金
Cast Alumin
|
HB
|
23
～
210
|
|
HRB
|
22.7
～
85.0
|
2 工作原理
用規定質量的沖擊體在彈力作用下,以一定速度沖擊試樣表面,用沖擊體在距試樣表面
1mm
處的回彈速度與沖擊速度的比值計算里氏硬度值。計算公式如下：
式中：
HL
——
里氏硬度值；
VB
——
沖擊體回彈速度；
V
A——
沖擊體沖擊速度。
沖擊裝置輸出信號示意圖如下：
.png)
3產品特點
»
產品由1臺智能手機+1支智能探頭組成,兩者通過藍牙無線通信；
»
智能探頭測得硬度值，可實時無線傳輸?shù)街悄苁謾C(jī)端；
»
智能手機端安裝有“時代智檢測”專用測量APP（以下簡稱APP），接收智能探頭的測量值并實現里氏硬度計的其它功能；
»
APP六大功能模塊助力用戶質量管理及售后服務：
1)
測量管理：即測、即存；實時顯示、語音播報測量數據；列表、圖形多角度分析測量數據。隨時隨地實時分享當前數據。
2)
數據管理
：
歷史數據溯源
。
可以查詢歷史數據
；圖形、視頻、文本、測量數據多維度
創建工單
、
生成報表等
。
3)
客戶服務：售后提單、一鍵呼叫，服務就在您身邊。
4)
設備管理
：對使用設備進行管理。
5)
用戶管理
：用戶資料維護及用戶權限獲取。
6)
系統設置
：
輔助測量設置
、
軟件升級等功能
。
»
智能探頭具有良好的便攜性,體型小巧，帶掛繩設計；
»
智能探頭采用內置可充電鋰電池，可無線充電；
»
智能探頭為IP54級防塵防水，能適應惡劣的使用環境；更通過系統性的第三方可靠性測試。
»
智能探頭的軟件可遠程升級；
»
智能手機可連接到時代“凌云”系統,實現更豐富的功能；
»
具有自動識別常用沖擊方向功能；
»
可預先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要；
»
具有自定義材料功能，用戶可通過對比試驗生成專屬的硬度轉換表；
»
測量記錄可添加圖片、視頻、定位等多類型的附加信息；
»
可實現豐富的后期數據處理，如云端存儲、定制工單、數據實時共享、生成報表等；
» 具有自動關機功能，且自動關機時長可調 或者關閉該功能。
»
沖擊裝置：C型；
»
沖擊裝置特性和測量要求見表1，球頭壓痕尺寸見表2；
表1
|
特性
|
參數
|
|
沖擊能量
|
2.7mJ
|
|
沖擊體質量
|
3.0g
|
|
球頭硬度
|
1600±100
HV2
|
|
球頭直徑
|
3mm
|
|
球頭材料
|
碳化鎢
|
|
試件最大硬度
|
1000
HV
|
|
試件表面粗糙度
Ra
|
≤0.4μ
m
|
|
試件最小重量：
|
|
|
可直接測量
|
＞
1.
5kg
|
|
需穩定支承
|
0.5～1.5
kg
|
|
需密實耦合
|
0.
05～2
kg
|
|
試件最小厚度：
|
|
|
可直接測量
|
＞
1
mm
|
|
需密實耦合
|
≤
1
mm
|
|
硬化層最小深度
|
0.
2
mm
|
表2
|
硬度
|
特性
|
參數
|
|
300HV
|
壓痕直徑
|
0.
38
mm
|
|
壓痕深度
|
12μ
m
|
|
|
600HV
|
壓痕直徑
|
0.
32
mm
|
|
壓痕深度
|
8μ
m
|
|
|
800HV
|
壓痕直徑
|
0.35mm
|
|
壓痕深度
|
10
μ
m
|
»
示值誤差和示值重復性，見表3。
»
測量范圍：230～960HLC
»
測量方向：+45°，+90°，0°自動識別
表3
|
標準里氏硬度塊硬度值
|
示值誤差
|
示值重復性
|
|
8
51
±
4
0HLC
|
±12
HL
C
|
12
HL
C
|
|
590±40HLC
|
±12
HL
C
|
12
HL
C
|
»
顯示：智能手機顯示屏
智能探頭相關：
»
工作電壓：3.7V
»
充電方式：無線充電
»
充電電源：6V/500mA
»
充電時間：約1.5h
»
持續工作時間：不低于24h
»
無線通訊接口標準：藍牙5.0
»
尺寸：150
×
40
×
25mm
»
重量：約80g
5品種規格
5.1基本配置
»
智能手機1臺（預安裝“時代智檢測”APP）；
»
C型智能里氏探頭1支；
»
小支承環1只；
»
尼龍刷（I）1只；
»
里氏標準塊（高值）1塊；
»
無線充電器1套；
» 掛繩1根。
5.2選擇配置
»
各種異型支承環。
