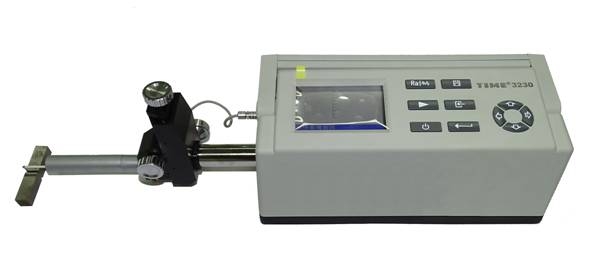

時代TIME323X粗糙度形狀測量?jī)x

產品名稱： TIME323X粗糙度形狀測量?jī)x

上架時間：2019

品牌名稱：時代

售前咨詢： 400-860-1787

TIME323X 粗糙度儀是一款完全符合ISO國際標準的產品，是評定零件表面質量的多用途便攜式儀器，具有符合多個國家標準和國際標準的多個參數，可對多種零件表面的粗糙度、波紋度和原始輪廓進行多參數評定，可測量平面、外圓柱面、內孔表面及軸承滾道等。該表面粗糙度儀具有測量范圍大、性能穩定、精度高等特點，適用于生產現場、科研實驗室和企業計量室。根據選定的測量條件計算相應的參數，測量結果可以數字和圖形方顯示在液晶顯示器上，也可以輸出到打印機上。便攜式粗糙度儀還可以連接電腦，電腦專用分析軟件可直接控制測量操作并提供強大的高級分析功能。

本儀器是在濾波輪廓和直接輪廓兩種輪廓上進行參數計算的，全部計算符合GB/T 3505-2009 《產品幾何技術規范(GPS)、表面結構、輪廓法、術語、定義及表面結構參數》標準。

● 便攜式機電一體化設計

● 800μm超大量程電感傳感器

● 可測量粗糙度、波紋度和原始輪廓參數并顯示圖形

● 兼容多個國家標準

● 具有帶導頭、無導頭兩種測量方式

● 可配置Windows平臺高級分析軟件

● 中/英文語言選擇

● 可連接電腦或?qū)Ｓ么蛴C(jī)

● 可測量劃痕深度和臺階高度

● 傳感器與主機通過傳感器升降、架連接，無需借助平臺，即可調節傳感器高度。

● TIME3231、TIME3233更有“動側聯動”功能、專用于狹小區間（最窄可至1.5mm）的測量。

項目名稱			TIME3230	TIME3231	TIME3233
測量范圍		X 軸（最大測量行程）	40mm		50mm
		Z 軸（最大垂直量程）	800μm （ Ra 測量范圍從 0.001-36 μm ）
檢出器		檢出方式	電感式 / 可無導頭（無導軌）測量
		分辨力	800μm 滿量程條件下，系統分辨力為 0.01μm （ Z 軸方向）每段取樣樣長度最大采樣點數 4000 點（取決于取樣長度的選?。?/td>
		針尖	符合以下標準的最新版本：GB/T6062 （等效于 ISO3274）、GB/T19600 （等效于 ISO12179）、JJF1105
		測力
		彎曲
		檢測方法
驅動裝置		儀器結構	驅動內置、傳感器可插接更換。測量部分可獨立升降。		驅動內置 /外置可選。傳感器可插接更換、并可獨立握持。
		測量速度	0.15 、 0.5 、 1mm /s
		驅動速度	2mm /s
俯仰調節			-4.5º ～ +1.5º		可自由握持
升降調節			50mm
預置標準			ISO1997 / ANSI / JIS2001
參數			預置標準中所定義的粗糙度、波紋度、輪廓度參數，可添加。
			R 參數： Ra 、 Rz （ ISO ）、 Rz （ JIS）、 Rc 、 Rq 、 Rt 、 Rp 、 Rv 、
			Rmax 、 R3z 、 R3y 、 RSk 、 RS 、 RSm、 Rmr 、 Rlo 、 RHSC 、 Rpc
			W 參數： Wa 、 Wp 、 Wv 、 Wt 、 Wz （ISO ）、 Wq 、 Wsk 、 Wc 、 WS 、
			WSm 、 Wlo 、 WHSC 、 Wpc 、 Wmr(c)、 Wz(JIS)
			P 參數： Pa 、 Pp 、 Pv 、 Pt 、 Pz （ ISO）、 Pq 、 Psk 、 Pc 、 PS 、
			PSm 、 Plo 、 PHSC 、 Ppc 、 Pmr(c) 、Pz(JIS)
			Rk 參數： Rk 、 Rvk 、 Rpk 、 Mr1 、 Mr2
最高顯示分辨率			0.001μm
濾波器			2CR 、高斯 (Gaussian Filter)
取樣長度			0.08 、 0.25 、 0.8 、 2.5 、 8.0 、 10mm（此為 TIME3233 獨有）
取樣數			1 ～ 5 倍的取樣長度
評定長度			1L -5L （可選）， L 為取樣長度
示值誤差			?5% （帶導頭）， 10% （無導頭）
示值變動性			≤3 ％
附加功能	內置存儲		本機可存 10 組數據（含圖形）
	打印		可外接專用微型打印機、方便現場打印
	語言		中英文，可添加。
	通訊方式		USB 和 RS232 雙模式
特別功能			無	1、國內首創，“動測聯動”去除測量的空駛行程，最窄測量長度可小至1.5mm。 2、國內同檔大量程儀器中，首次實現轉角90°測量	1、滿足德國大眾車身鋼板、表面波紋度檢查PV1054的要求。 2、滿足中國汽車工程學會 汽車用薄鋼板表面波紋度試驗方法的要求
可選傳感器			標準傳感器。深底傳感器（探深10/20/30/40mm可選）、筆尖式傳感器（直徑1.3mm）、粉末冶金專用傳感器（符合GB/12767-91）、斧刃式細棒細絲專用傳感器、U/V型夏比試樣沖擊缺口專用傳感器、120°斜角傳感器
